キーファクト

• 45nm: タワーセミコンダクター＆ヌヴォトン魚津工場の線幅は45nmである (半導体)
• 40nm: UMC三重工場の線幅は40nmである (半導体)
• 130nm: ジャパンセミコンダクター岩手工場の線幅は130nmである (半導体)
• 40nm: ルネサス那珂工場の線幅は40nmである (半導体)
• 130nm: ルネサス熊本川尻工場の線幅は130nmである (半導体)
• 1位: 日本の半導体工場数は世界第1位である (半導体)
• 100拠点: 2019年時点の日本の半導体工場数（前工程） (半導体)
• 60万枚/月: 2019年時点の日本のロジック半導体処理枚数（ローエンド） (半導体)
• 70万枚/月: 2019年時点の日本のロジック半導体処理枚数は約70万枚/月である (半導体)

このスライドの図表

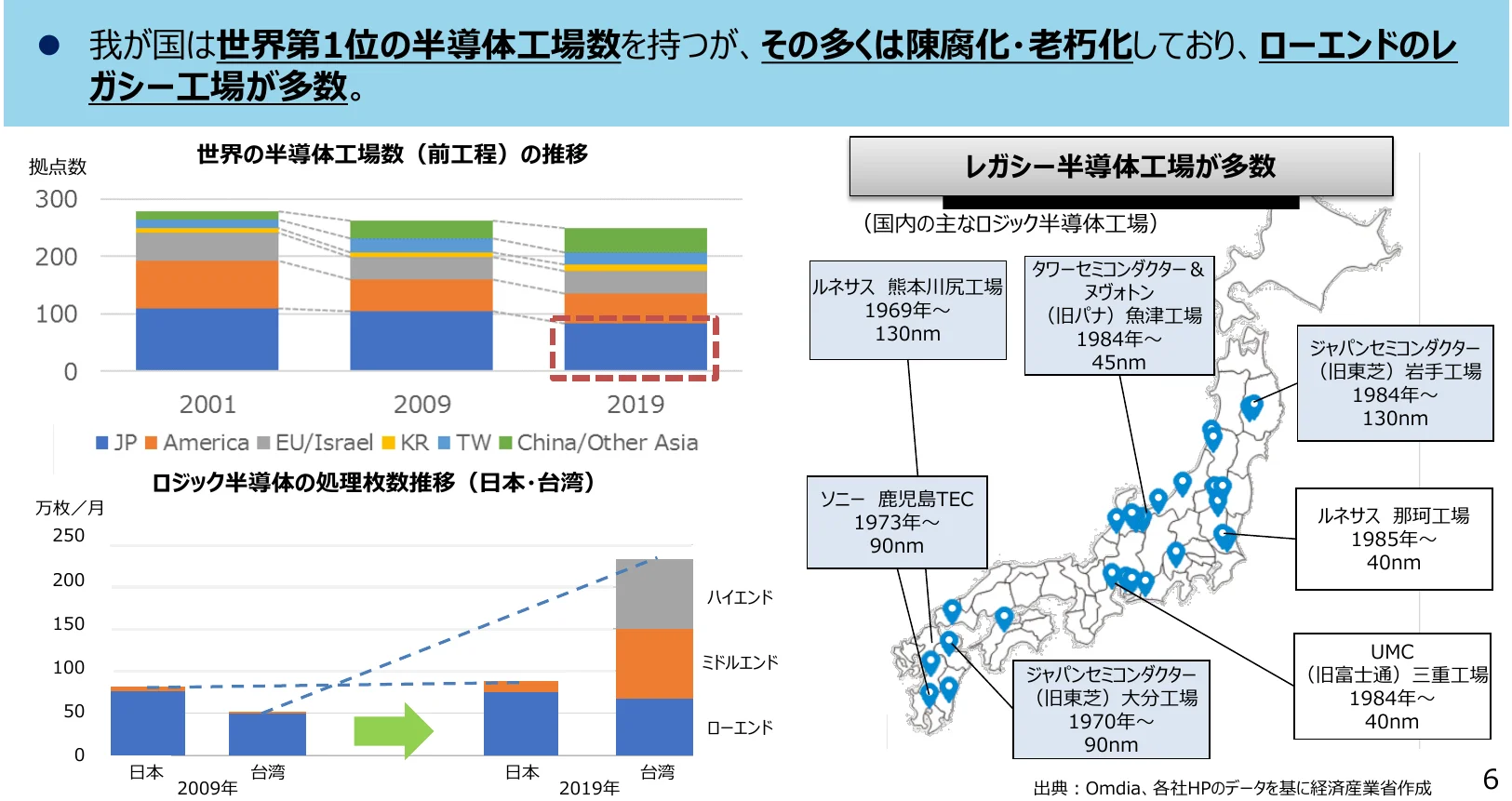

• [mixed_chart] 世界の半導体工場数の推移を示す積み上げ棒グラフと、日本の主要なロジック半導体工場の所在地を示す地図。

抽出テキスト

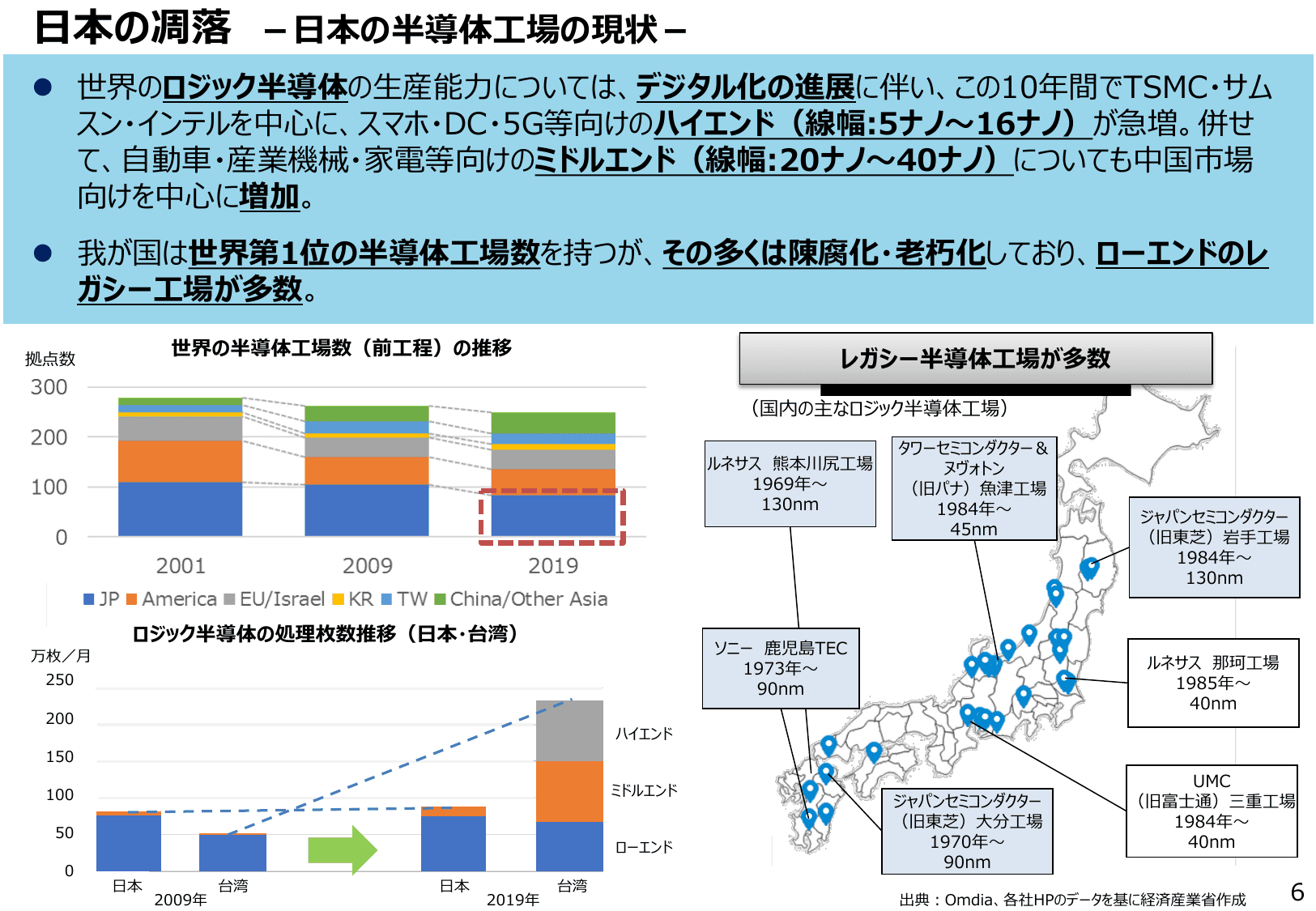

日本の凋落 - 日本の半導体工場の現状 - 世界のロジック半導体の生産能力については、デジタル化の進展に伴い、この10年間でTSMC・サムスン・インテルを中心に、スマホ・DC・5G等向けのハイエンド（線幅:5ナノ～16ナノ）が急増。併せて、自動車・産業機械・家電等向けのミドルエンド（線幅:20ナノ～40ナノ）についても中国市場向けを中心に増加。 我が国は世界第1位の半導体工場数を持つが、その多くは陳腐化・老朽化しており、ローエンドのレガシー工場が多数。 拠点数 世界の半導体工場数（前工程）の推移 レガシー半導体工場が多数 （国内の主なロジック半導体工場） 300 200 100 0 2001 2009 2019 JP America EU/Israel KR TW China/Other Asia ルネサス 熊本川尻工場 1969年～ 130nm タワーセミコンダクター & ヌヴォトン (旧:バナ) 魚津工場 1984年～ 45nm ジャパンセミコンダクター (旧東芝) 岩手工場 1984年～ 130nm 万枚/月 ロジック半導体の処理枚数推移 (日本・台湾) 250 200 150 100 50 0 日本 2009年 台湾 日本 2019年 台湾 ソニー 鹿児島TEC 1973年～ 90nm ルネサス 那珂工場 1985年～ 40nm UMC (旧富士通) 三重工場 1984年～ 40nm ジャパンセミコンダクター (旧東芝) 大分工場 1970年～ 90nm ハイエンド ミドルエンド ローエンド 出典: Omdia, 各社HPのデータを基に経済産業省作成 6
