国土交通省 — 国土交通省のDXに向けた取組 p.23

キーファクト

• 日本信号において、伊豆箱根鉄道で現車試験等を実施中 (インフラ)

このスライドの図表

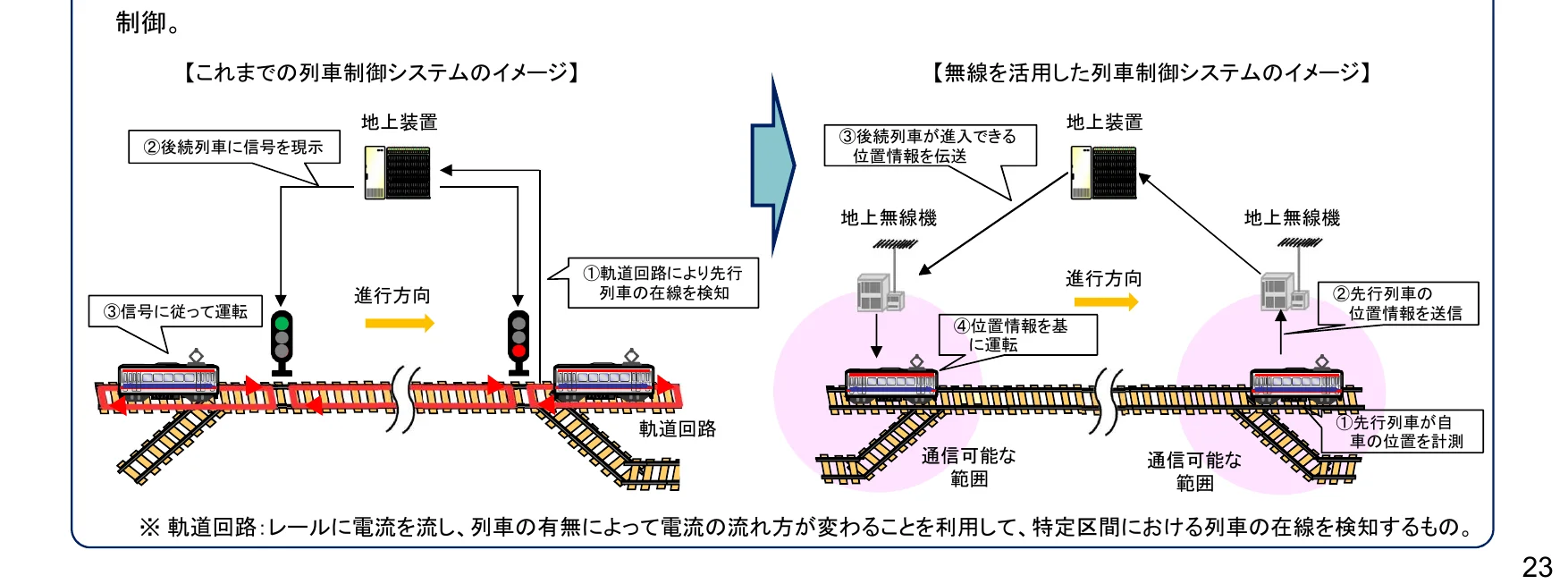

• [flow_diagram] 従来の列車制御システムと無線を活用した列車制御システムの比較フロー図

抽出テキスト

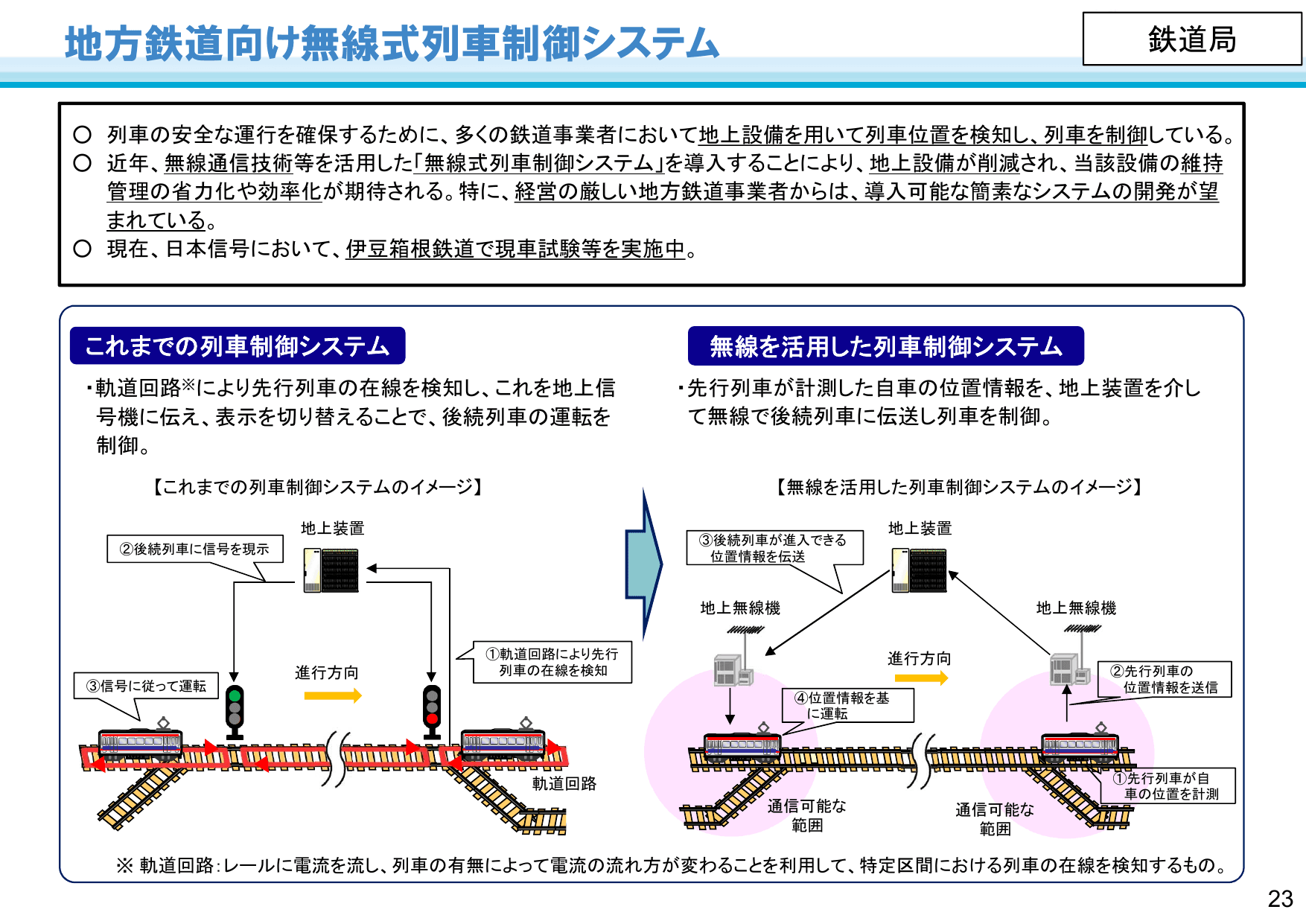

地方鉄道向け無線式列車制御システム 鉄道局 列車の安全な運行を確保するために、多くの鉄道事業者において地上設備を用いて列車位置を検知し、列車を制御している。 近年、無線通信技術等を活用した「無線式列車制御システム」を導入することにより、地上設備が削減され、当該設備の維持管理の省力化や効率化が期待される。特に、経営の厳しい地方鉄道事業者からは、導入可能な簡素なシステムの開発が望まれている。 現在、日本信号において、伊豆箱根鉄道で現車試験等を実施中。 これまでの列車制御システム ・軌道回路※により先行列車の在線を検知し、これを地上信号機に伝え、表示を切り替えることで、後続列車の運転を制御。 【これまでの列車制御システムのイメージ】 地上装置 進行方向 軌道回路 ①軌道回路により先行列車の在線を検知 ②後続列車に信号を現示 ③信号に従って運転 無線を活用した列車制御システム ・先行列車が計測した自車の位置情報を、地上装置を介し無線で後続列車に伝送し列車を制御。 【無線を活用した列車制御システムのイメージ】 地上装置 進行方向 地上無線機 地上無線機 通信可能な範囲 通信可能な範囲 ①先行列車が自車の位置を計測 ②先行列車の位置情報を送信 ③後続列車が進入できる位置情報を伝送 ④位置情報を基に運転 ※軌道回路：レールに電流を流し、列車の有無によって電流の流れ方が変わることを利用して、特定区間における列車の在線を検知するもの。 23
