資源エネルギー庁 — エネルギー白書2022（全文版） p.11

キーファクト

• 130m³/日: 2021年度平均の汚染水発生量 (other)
• 540m³/日: 対策実施前（2014年5月）の汚染水発生量 (other)

このスライドの図表

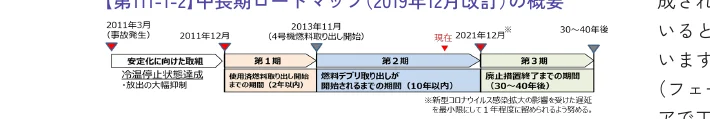

• [timeline] 【第111-1-2】中長期ロードマップ（2019年12月改訂）の概要

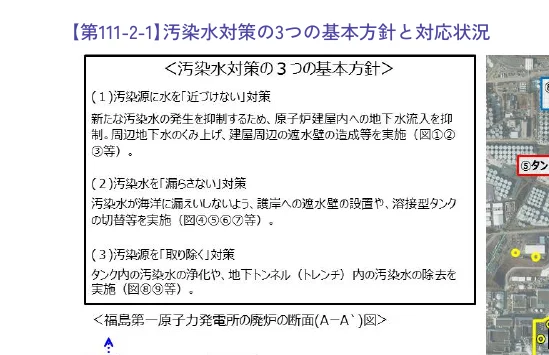

• [infographic] 汚染水対策の3つの基本方針と対応状況を示すインフォグラフィック

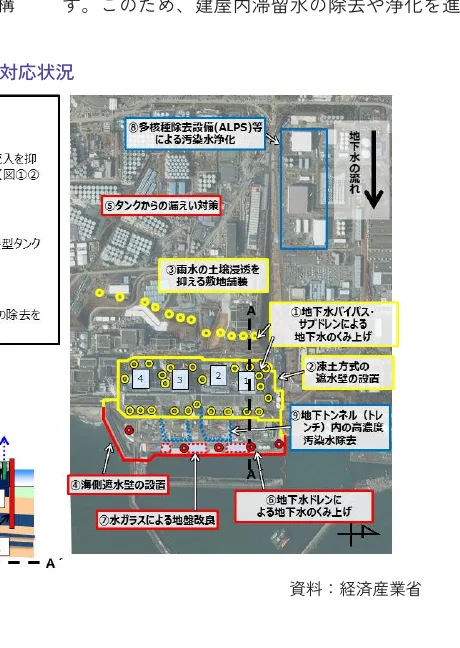

• [map] 福島第一原子力発電所の敷地内における汚染水対策の状況を示す地図

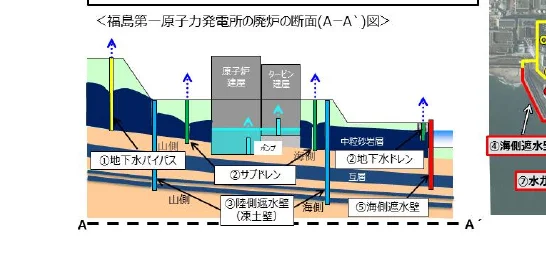

• [flow_diagram] 福島第一原子力発電所の廃炉における地下水管理の断面図

抽出テキスト

第1節 東日本大震災・東京電力福島第一原子力発電所事故への取組 【第111-1-2】中長期ロードマップ(2019年12月改訂)の概要 2011年3月 2011年12月 2013年11月 2015年11月 現在 2021年12月 30~40年後 (事故発生) (事故発生) (4号機燃料取り出し開始) (燃料取り出し開始) (燃料取り出し開始) (燃料取り出し開始) 第1期 第2期 第2期 第2期 廃止措置終了まで の期間 (2年以内) 開始されるまでの期間 (10年以内) 廃止措置終了まで の期間 (30~40年後) ※新型コロナウイルス感染症拡大の影響を考慮し、現在 実施中の作業について、一部工程の変更や完了時期の延期等が発生しています。 資料:経済産業省作成 ロードマップに継続的な検証を加えつつ、必要な対応を安全 かつ着実に進めていきます。 2. 汚染水・処理水対策等 原子炉建屋内では、原発事故により溶けて固まった燃料で ある「燃料デブリ」が残っており、水をかけて冷却を続けるこ とで低温での安定状態を維持していますが、燃料デブリに触 れた水は、高い濃度の放射性物質を含んだ「汚染水」になりま す。この水が建屋に流入した地下水と混ざり合うことで、日々 新たな汚染水が発生しています。2013年9月には、原子力災 害対策本部において「汚染水問題に関する基本方針」が決定さ れ、①汚染水に水を「近づけない」、②汚染水を「漏らさない」、 ③汚染源を「取り除く」という3つの基本方針に沿って、予防 的・重層的な対策を進めています。 汚染水に水を「近づけない」対策は、汚染水発生量の低減を 目的としており、建屋への地下水流入を抑制するための多様 な対策を組み合わせて進めています。具体的には建屋山側で くみ上げた地下水を海洋に排出する地下水バイパスを2014 年5月から運用していることに加え、2015年9月からは「サブド レン」(建屋近傍の井戸)によって、建屋のより近傍で地下水 をくみ上げ、建屋周辺の地下水水位を管理する取組も実施し ています。また、2016年3月に凍結を開始した凍土方式の陸側 遮水壁(凍土壁)について、2018年3月に各分野の専門家で構 成される汚染水処理対策委員会において、遮水効果が現れて いると評価されており、2018年9月には全て凍結を完了して います。さらに、雨水や土壌浸透を防ぐ広域的な敷地舗装 (フェーシング)についても、施工予定箇所の9割以上のエリ アで工事を完了しています。これらの対策により、汚染水発 生量は、対策実施前(2014年5月)の540㎡/日程度から、2021 年度平均で130㎡/日程度まで低減しています。 汚染水を「漏らさない」対策は、海洋へ放射性物質が流出す るリスクの低減を目的としています。2015年10月には、建屋 の海側に、深さ約30m、全長約780mの鋼管製の杭の壁(海側 遮水壁)を設置する工事が完了したことで、放射性物質の海 洋への流出量が大幅に低減し、港湾内の水質の改善傾向が 確認されています。また、多核種除去設備(ALPS: Advanced Liquid Processing System)等により浄化処理した水について は、鋼板をボルトで接合するフランジ型タンクに貯水してい た水の移送等を進め、2019年3月からは漏えいリスクの低い 溶接型タンクで全て保管しています。さらに、万一の漏えい にも備え、タンクから漏えいした水が外部環境に流出しない ようにタンク周囲における二重の堰(二重堰)の設置や1日複 数回のパトロールなどを実施しています。 汚染源を「取り除く」対策としては、ALPSをはじめ、スト ロンチウム除去装置などの複数の浄化設備により汚染水の浄 化を行っています。また、原子炉建屋の海側の地下トンネル (海水配管トレンチ)に溜まっていた高濃度汚染水について は、万一漏えいした場合にリスクが大きいため、2014年11月 からポンプで汚染水を抜き取り、トレンチ内を充填・閉塞す る作業を進め、2015年12月には高濃度汚染水の除去・トレン チ内の充填を全て完了し、リスクの大幅な低減が図られまし た。建屋から汚染水の漏えいリスクを完全に無くすために は、建屋内滞留水中の放射性物質の量を減らす必要がありま す。このため、建屋内滞留水の除去や浄化を進め、2020年12 【第111-2-1】汚染水対策の3つの基本方針と対応状況 <汚染水対策の3つの基本方針> (1)汚染水に水を「近づけない」対策 新たな汚染水の発生を抑制するため、原子炉建屋への地下水流入を抑 制し、周辺地下水のくみ上げ、建屋周辺の遮水壁の造成等を実施(図12 ③等)。 (2)汚染水を「漏らさない」対策 汚染水が海洋に漏えいしない
